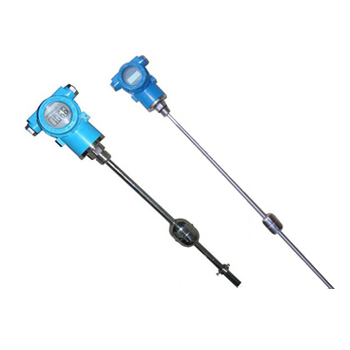

JP-UAT200磁致伸縮液位計是的一種高精度液位計，主要利用磁致伸縮的物理特性進行測量，不受介質介電常數、溫度或壓力變化的影響。測量范圍廣，常用于儲油罐或貴重化工原料的液位高度測量，也可在同一測量桿上安裝多個不同比重的浮球做同一儲罐內分層液體的液面測量。
一、測量原理：
磁致伸縮液位計傳感器的電路部分會在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以確定浮子所在的位置，即液面的位置。
二、技術優勢：
磁致伸縮液位計適合于高精度要求的清潔液位的液位測量，精度達到1mm，新產品精度已經可以達到0.25mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。防爆型設計，適合危險場合，智能電子線路設計可計算出容積量；可動部件為浮子，維護量低。
三、適用范圍：
1、范圍廣，可以測量各種儲罐或過程罐的液位和界位；
2、精確度高，可以做油品及其它液體的貿易結算儀表；
3、可以與磁翻板液位計配套適用，側面安裝做遠傳信號測量；
4、可以增加浮子，同時做兩種液體的界面和總液位的測量。
四、技術指標：
電 源：DC24V；
功 耗：模擬量型50mA；脈沖輸出小于2mA； RS485接口50mA；
工作溫度：電子倉：－40℃ ～ ＋85℃ ；測 桿： －40℃ ～ ＋125℃
量程范圍：硬桿50mm～5000mm ；可卷縮軟桿50mm～20000mm；
輸出形式：4～20mA；4～20mA+HART協議 ；
線性誤差：優于±0.05%FS ，量程小于300mm的變送器,誤差小于150μm
重 復 性：優于±0.02%FS
分 辨 率：優于±0.02%FS
遲 滯：優于±0.02%FS
溫度系數：50PPm/℃
輸出紋波：小于20mV
響應時間：0.2～6ms（根據桿長）
死 區：普通型：上死區，40mm；下死區，40mm (可根據用戶要求適當改變)
測桿材料：1Cr18Ni9Ti、304SS、316SS 或用戶特殊定制
電子倉外殼材料：304SS或用戶特殊定制
五、磁致伸縮液位計原理圖及安裝示意圖：
六、磁致伸縮液位計選型表：
| 代碼 | 說 明 | |||||
| JP-UAT | 磁致伸縮液位計 | |||||
| 顯示方式 | 100 | 無表頭顯示 | ||||
| 200 | 帶表頭顯示 | |||||
| 300 | 表頭顯示+HART協議 | |||||
| 安裝方式 | D | 法蘭安裝 | ||||
| F | 螺紋安裝 | |||||
| 儀表材質 | C | 304不銹鋼 | ||||
| P | 316不銹鋼 | |||||
| T | 鈦 | |||||
| 訂貨長度 | 口口口 | 法蘭或者螺紋以下長度 | ||||
| 需標注數據 | B1 | 需標注操作溫度 | ||||
| B2 | 需標注操作壓力 | |||||
| B3 | 需標注介質比重 | |||||
| B4 | 螺紋或者法蘭的規格 | |||||
